车企“新四化”之——安全高效的电动汽车和混动汽车高压测量方案
汽车行业正经历着“新四化”从概念向实际转化的过程（新四化即电动化、智能化、网络化、共享化），各大车企也将调整发展布局，混合动力及电动汽车成为主要关注点。
对于混合动力汽车（PHEV）和新型全电汽车（EV）而言，12V电压已经不能满足当前需求，它们分别需要使用48V与400V的电池来替换12V的，由此，电压、电流及温度的测量也变得更加重要。
1. 测量电流方式还是依靠传统电流钳？
使用传统电流钳较繁琐。电动汽车有一个复杂的高压（HV）电气系统，为了安全和减少电磁干扰，这些高度专业化的电力电缆内外绝缘层之间还有一个编制屏蔽网，它的屏蔽效果非常好，可用于信号屏蔽，并且抗干扰能力极强。如果简单使用高压电流钳是无法测到电流的，而是需要将被测点的屏蔽网剥离，或是在高压分线盒内部的线缆上测电流，但这样相对会比较麻烦。
2. 还在直连被测点测电压？
测量高压电压的时候，常用的是破线或者将线缆接在被测点的两端。前者，破线可能会有安全隐患；而后者，直接用夹子夹住被测点正负极，如果车辆剧烈运动就可能会导致测量器具脱落，从而影响试验数据和效率。
电动汽车测试通常有两种测量手段：
1. 测量模拟量信号，包括高压电压、电流、温度。其中，测量电压是用于判断输出稳定性和电池工作状态；测量电流是用于分析能量的产生、消耗、流向和回收情况；测量温度是为了判断电池的工作状态和高压部件的工作或散热情况。
2. 使用数据记录仪或CAN/LIN卡从车辆总线读取数据。通过CAN卡或者数据记录仪读取的ECU信息可以帮助我们采集剩余电量SOC、高压环路互锁状态和绝缘电阻。
本文主要说的是第一种测量模拟量信号。
| 方法一
图示左端为电动压缩机，将我们的高压电压电流模块（HVshunt）串联入原系统中，不需要将线缆接在被测件两端，也不需要剥离屏蔽网，并且连接器可根据需求定制。
再配合上转换器和隔离器，经过高压隔离器，0~1000V的高压转换为0~2V的安全电压；经过电流隔离器，高压信号转换为低压信号，保证测试工程师的人身安全。
经过隔离模块的电压信号再通过模拟量数采模块将电压信号转换为高速CAN信号，再通过数据记录仪或者CAN卡传至上位机软件，以进行数据的实时采集、显示和分析。
| 方法二

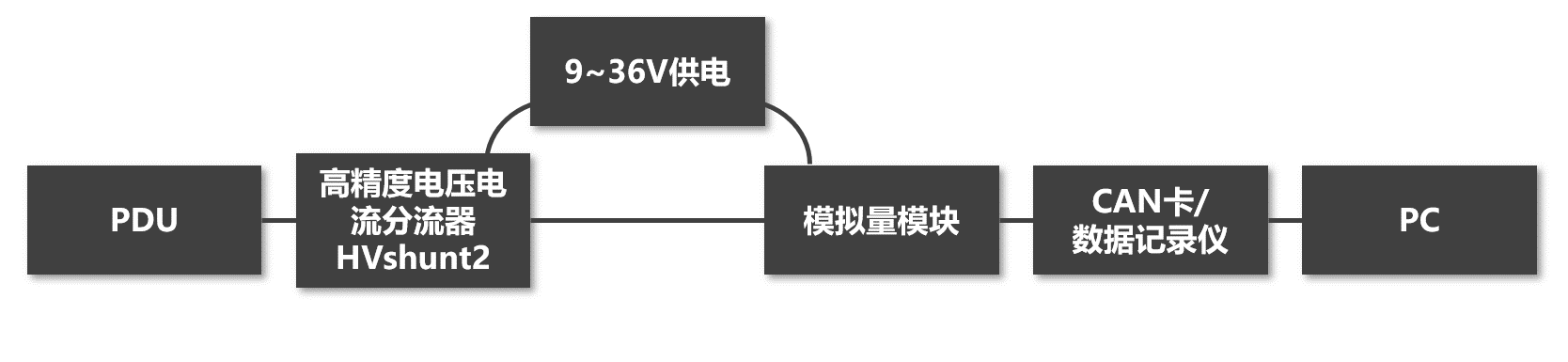

以PDU为例，将我们的高精度电压电流测量分流器串联入系统中，这个模块相较于方法一是将高压隔离和限流器都内置在这个模块中，经过内部高压隔离器，0~1000V的高压转换为0~2V的安全电压；经过内置电流隔离器，高压信号转换为低压信号，保证测试工程师的人身安全。
再通过模拟量数采模块将电压信号转换为高速CAN信号，再通过数据记录仪或者CAN卡传至上位机软件，以进行数据的采集、显示和分析。
只需要在测量电路中串联HVshunt2，而不需要在外出试验时携带额外的模块，就可以测需要的电压电流，这减少了安装的繁复性，提高了工程师的工作效率。
高压部分的温度测量系统组成如下图所示。例如测量电池表面的温度，前面是高压温度热电偶，接入高压温度测量模块，再将数据传至数据记录仪或者通过CAN卡传至电脑。

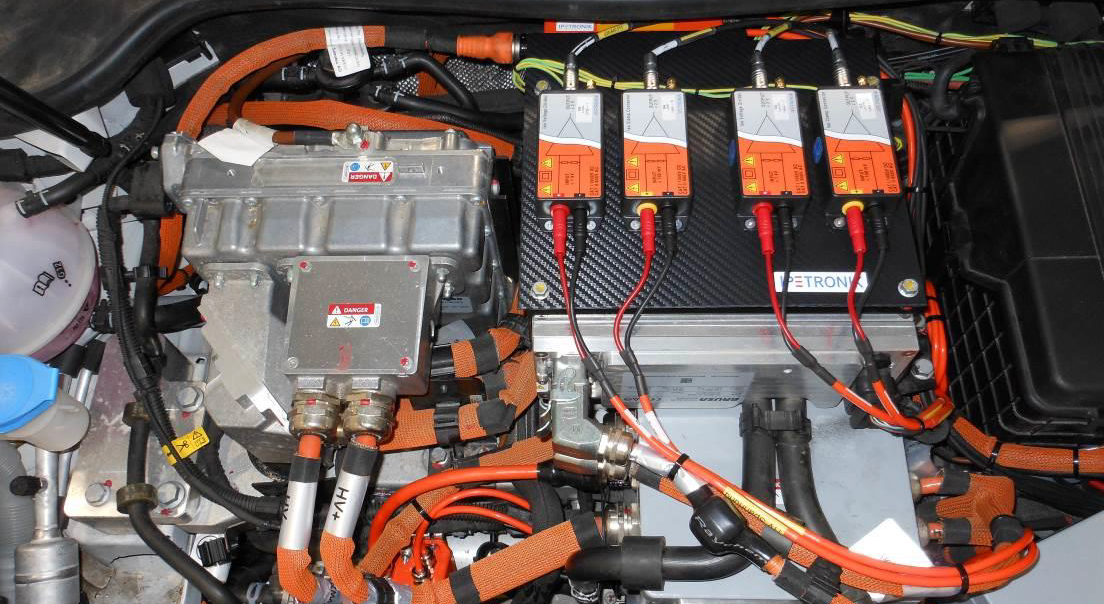

（HVshunt在实车上的示例）
| HVshunt 高压电压和电流测量模块
高压输入可达850V；
直流电电流通过分流器测量到100A；
用于连接高压网络的专用插头可定制；
精度：0.1%；
工作温度：-20~70℃；
防护等级：IP54；
相对湿度：5%~95%；
直接连接到SENS模块。

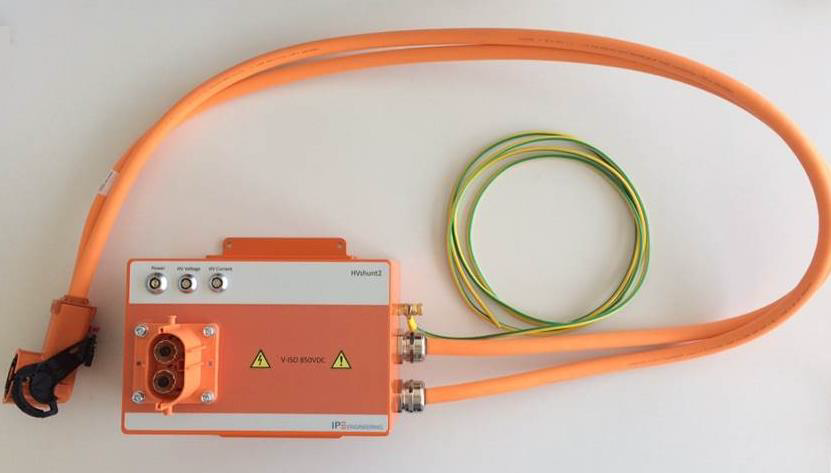

| HVshunt2 高精度高压电流测量分流器
适用于电动和混合动力汽车；
高压输入可达850V；
直流电电流测量通过电流互感器可达900A；
精度：0.2%；
用于连接高压网络的专用插头可定制；

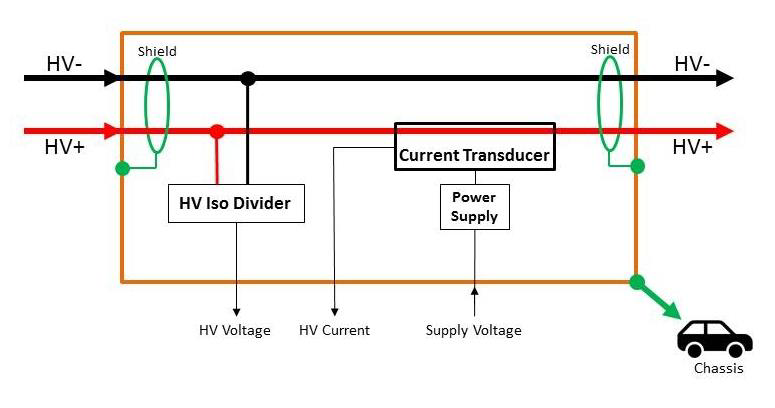

内置Iso分压器；
直接连接到SENS模块。
| M-THERMO2 HV (Multi plug) 高压热电偶模块
4通道K型高压热电偶测量模块（多插头）；
单通道采样率：100Hz；
分辨率：24位；
测量范围：-60~1370℃；
测量精度：±0.035%；
通道内部含有冷端补偿；
电气隔离；
车载供电：9~36VDC；
模块防护等级IP67规定的要求，-40℃到125℃环境温度、晃动、冲击振动。

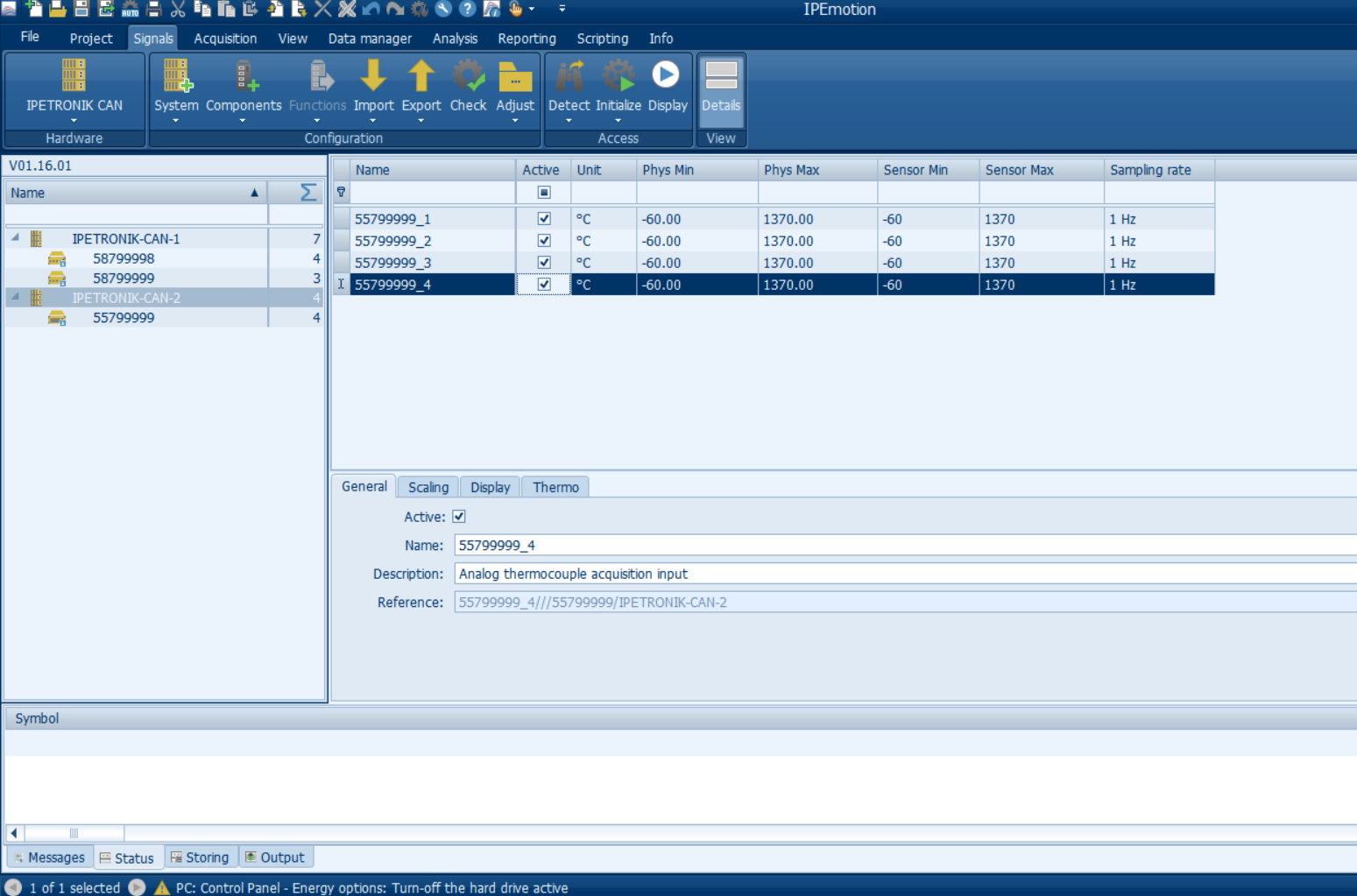

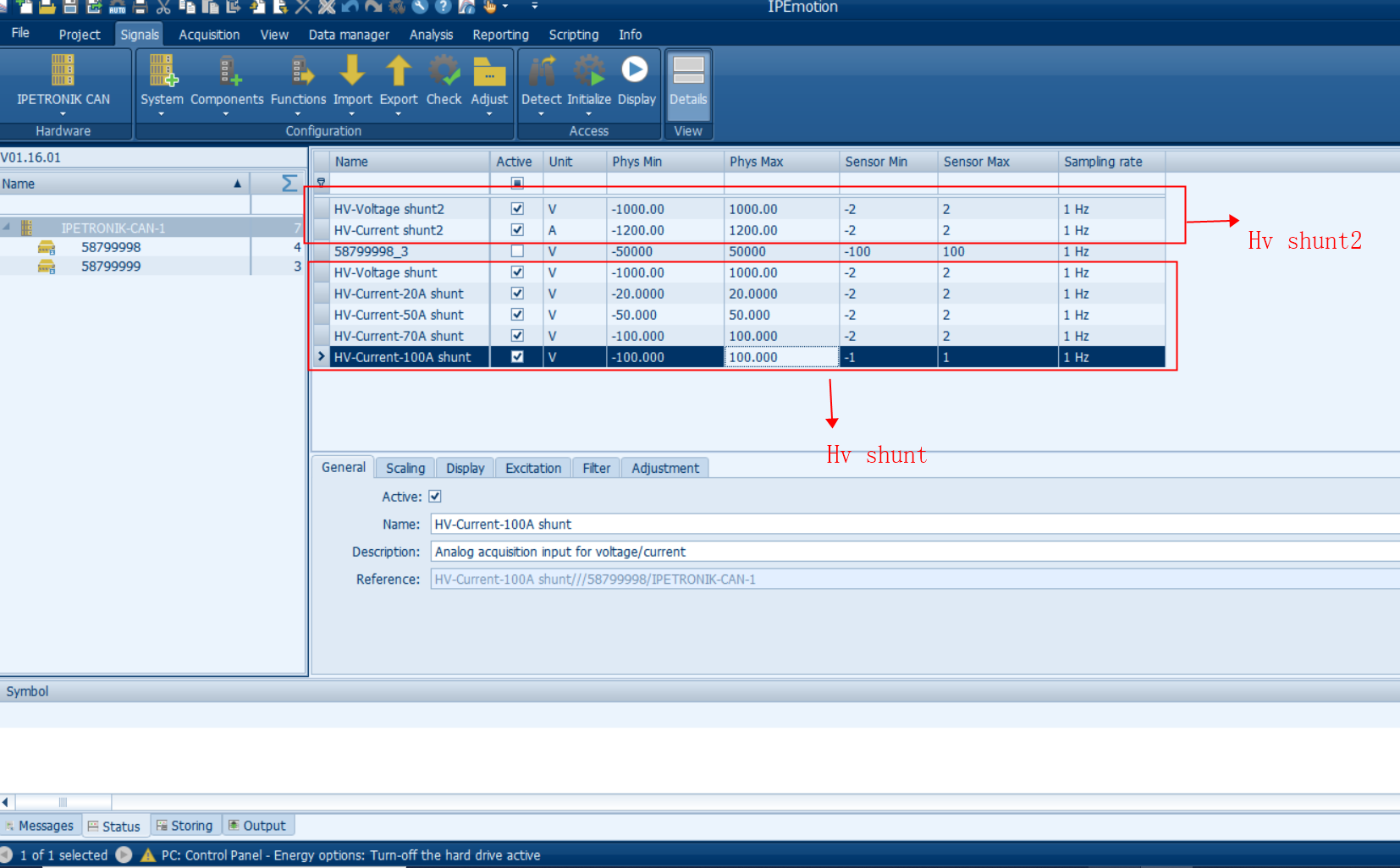

与我们正常使用IPEmotion一样，通过设置模拟量模块比例关系，我们就可以轻松得到被测电路的电压、电流和温度。
