使用IPEmotion进行声学采集与分析

IPEmotion作为IPETRONIK的软件产品，主要应用于车辆测试以及配合不同的车载和实验室测试系统，并满足其测量需求。通过专业化的数据采集软件IPEmotion，我们可以完成数据采集过程，包括：配置数据源/仪器、显示不同仪器和模拟的实时数据，并以此自动化控制测试平台应用程序，分析存储的数据，最终生成报告。

专业版的IPEmotion软件可以添加声学模块，以用来处理分析音频信号，并且适用于汽车行业的振动和声学应用。声学模块借助于FFT和坎贝尔（Campbell）图来分析音频和振动信号，其中，坎贝尔图在频率范围、色阶和缩放功能方面提供了大量的配置设置。数据可以被导出且为标准的ATFx格式，以便在其他软件中进行更深入的数据分析。

坎贝尔操作提供了许多配置选项，例如：

• FFT（快速傅立叶变换）分辨率；

• FFT重叠处理；

• 支持窗口函数：矩形、汉宁、汉明、贝克曼、巴特利特；

• 基于非时间的参考通道；

• 巴特沃斯滤波器对原始信号滤波；

• 利用加权功能，根据人的听觉来补偿不同的声压级；

• 缩放模块：线性；DB未加权；DB A加权；DB B加权；DB C加权；DB D加权；

• 音频回放。

| IPETRONIK采集设备

• Mx-SENS模块、声学传感器；

• Mx-SENS 4模块单通道采样率高达100kHz，Mx-SENS 4 FAST模块单通道采样率高达400kHz，满足高频采集音频信号需求，如振动噪声测试。

| 采集的音频信号分析

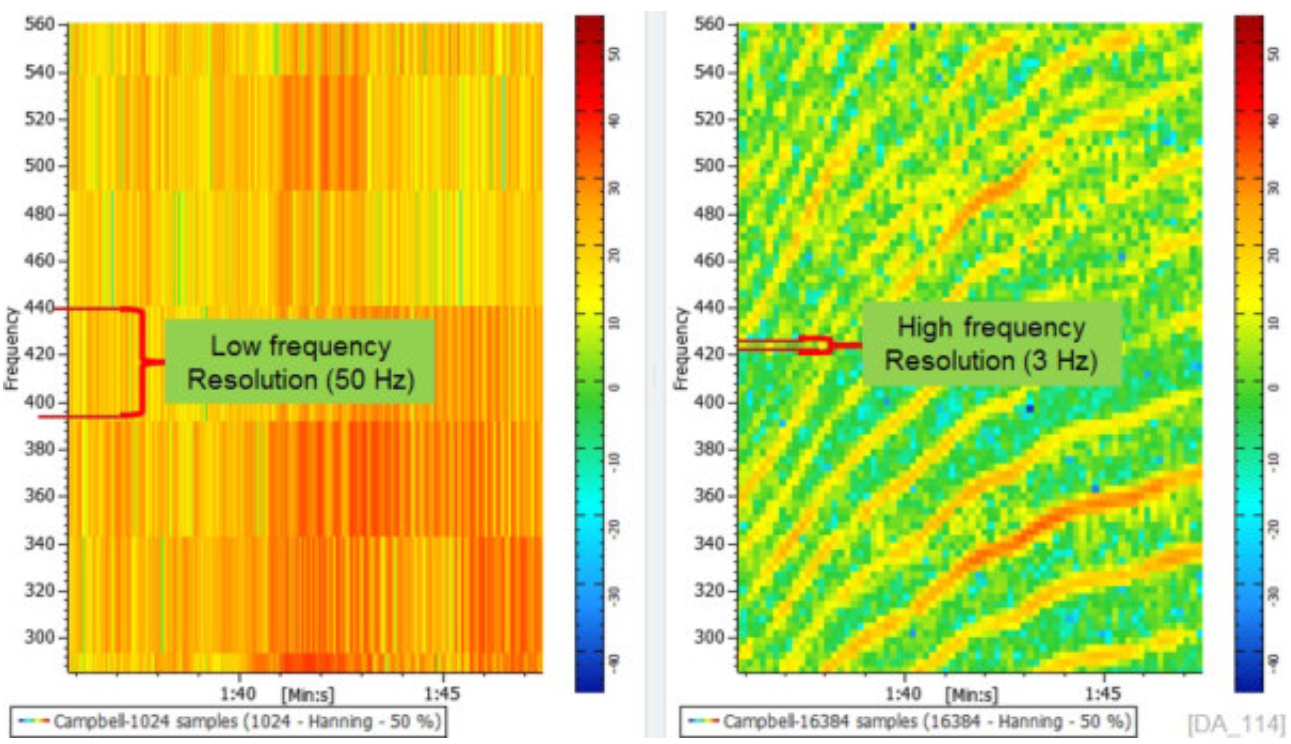

低分辨率（1024个样本）与高分辨率（16384个样本）坎贝尔图比较：

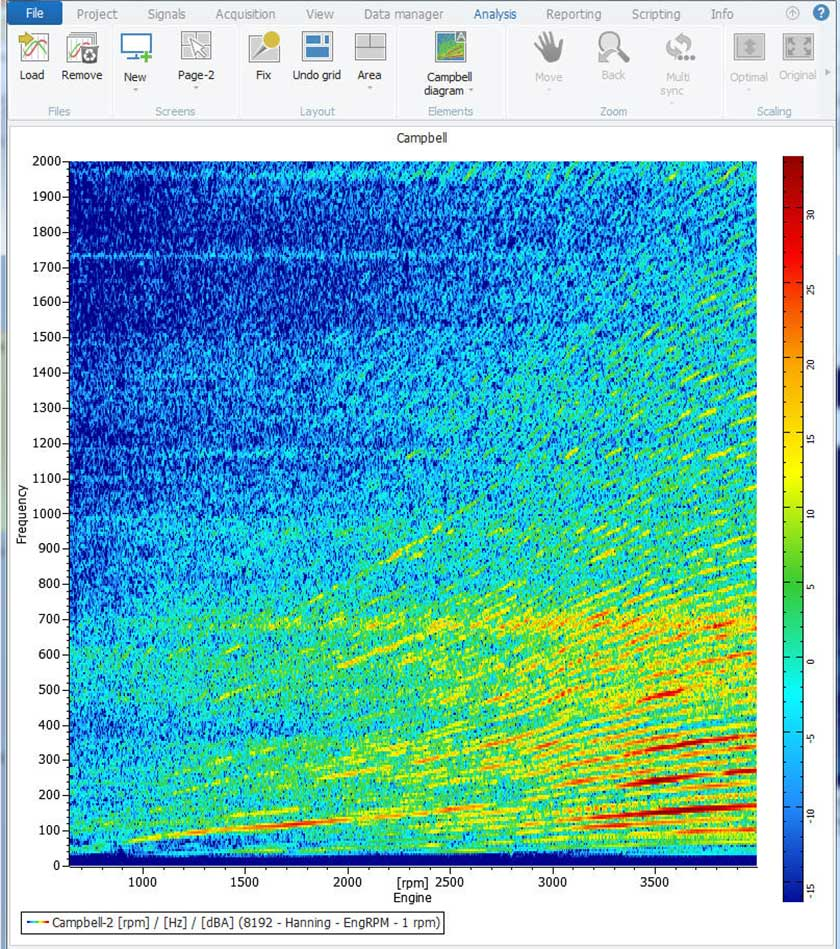

发动机转速作为参考信号用于坎贝尔图计算：

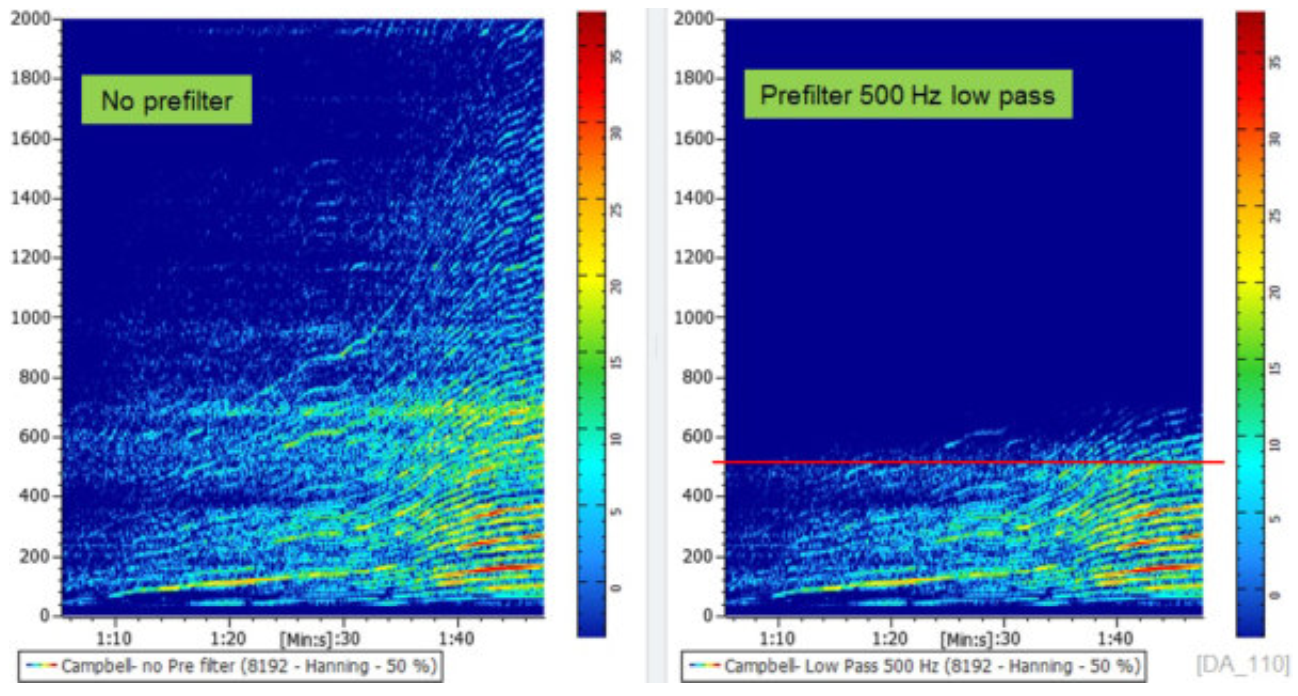

有、无预滤波的坎贝尔图比较：

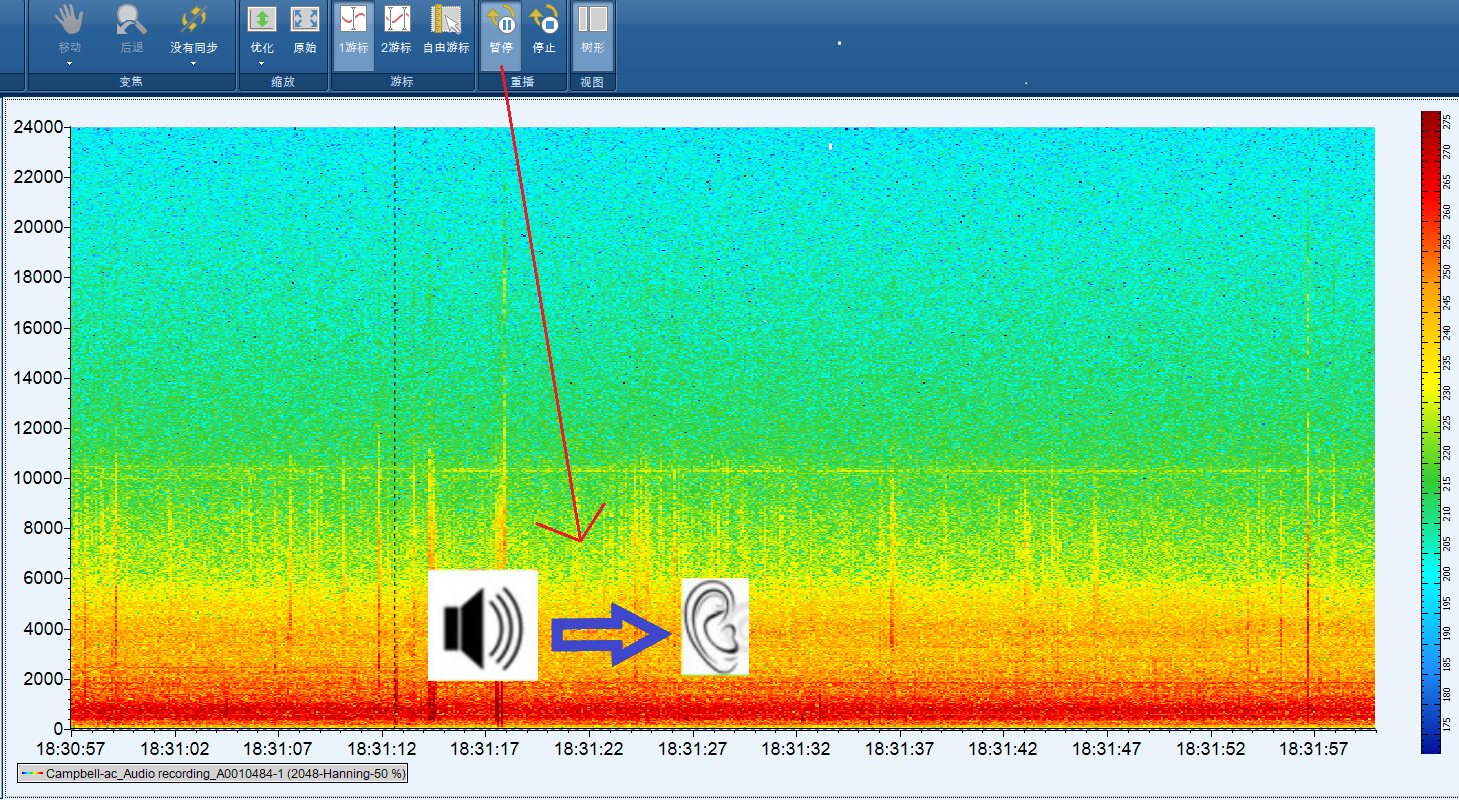

坎贝尔图支持音频回放功能：
